東陽市消防管道漏水檢測案例

日前，金華東陽新建廠區消防管道在驗收時，無法達到甲方驗收要求，導致該廠區消防管道沒能通過驗收，且無法正常運行該廠區在地的軟土主要是淤泥和淤泥質土。據統計均值表明，廠區的軟土含水量高、孔隙比大、飽和度高、壓縮性高、滲透性小、為極弱透水、抗剪強度低、地基承載力低、 靈敏性高，具有很強的結構性和流變特性。

因此廠區的工程地質性質差，易對埋地供水管網造成不良影響。現場查看發現有多處埋地管道所在區域有沉降現象，沉降和流變?nèi)菀讓?duì)管網作用，產生拉伸力，導致管線受力出現裂縫。

由于道路和管道線路設計不合理原因，使原本鋪設在綠化帶或人行道下面的管道變成了鋪設在機動車道下面，埋深隨之不夠，當外界荷載過大時，造成路面不均勻沉降后，導致管道受力不均勻，在薄弱環節處易產生漏水，如發現其它小區旁道路下的漏水點。通常規定在非機動車道或者綠化帶下，金屬管道覆土厚度應不小于0.3m，機動車道下，金屬管道覆土厚度應不小于0.6m，非金屬管道覆土厚度應不小于1～1.8m.

相關法是將相關儀的兩個探頭放置在同一供水管道疑似漏點的兩側，通過分析比較探頭拾取到的聲音信號的相關性來判定漏點位置。關鍵參數之一是聲音在自來水管道中的傳播速度，它由管材、管徑等參數決定。這就導致相關儀具有以下限制，必須具有兩處金屬管件暴露點（水表、消火栓、 閥門等），對大口徑金屬管道或塑料管的探測距離相對較短；需要清晰的現場信息：被測管的材質、管徑和兩傳感器間的準確長度。該小區的供水管道兩閥門之間的距離大部分均超過207m，因此相關法并不適合該小區的漏水檢測。

現在國內普遍采用基于測漏儀的路面聽音方法定位漏點。這種方法使用簡便、探測高效，非常適宜用于水壓較高、硬質土壤且漏水噪聲較大的淺埋深管道環境。對于該學校大埋深、軟質土的探測現場，使用路面聽音法的應用可能會受到一定限制。同時，由于非金管道漏水音頻率較低，傳播的距離較近，使用測漏儀直接定位的準確度要依賴于漏水探測人員的經驗，因此對該學校主供水管網直接使用路面聽音法無法有效對漏水點進行精定位。

在實際的供水管道漏水調查過程中，檢漏工作流程并不是一成不變的，要根據各個用水區域管道的材質、埋設情況、地質情況和天氣情況等靈活應用，不能照本宣科，如該小區由于管道為塑料管道跟鑄鐵趕到且埋設較深、地質松軟、管徑較大， 路面聽音效果不佳，應采用鉆孔聽音法進行精定位，避免不必要的嘗試，提高效率，起到良好的效果。

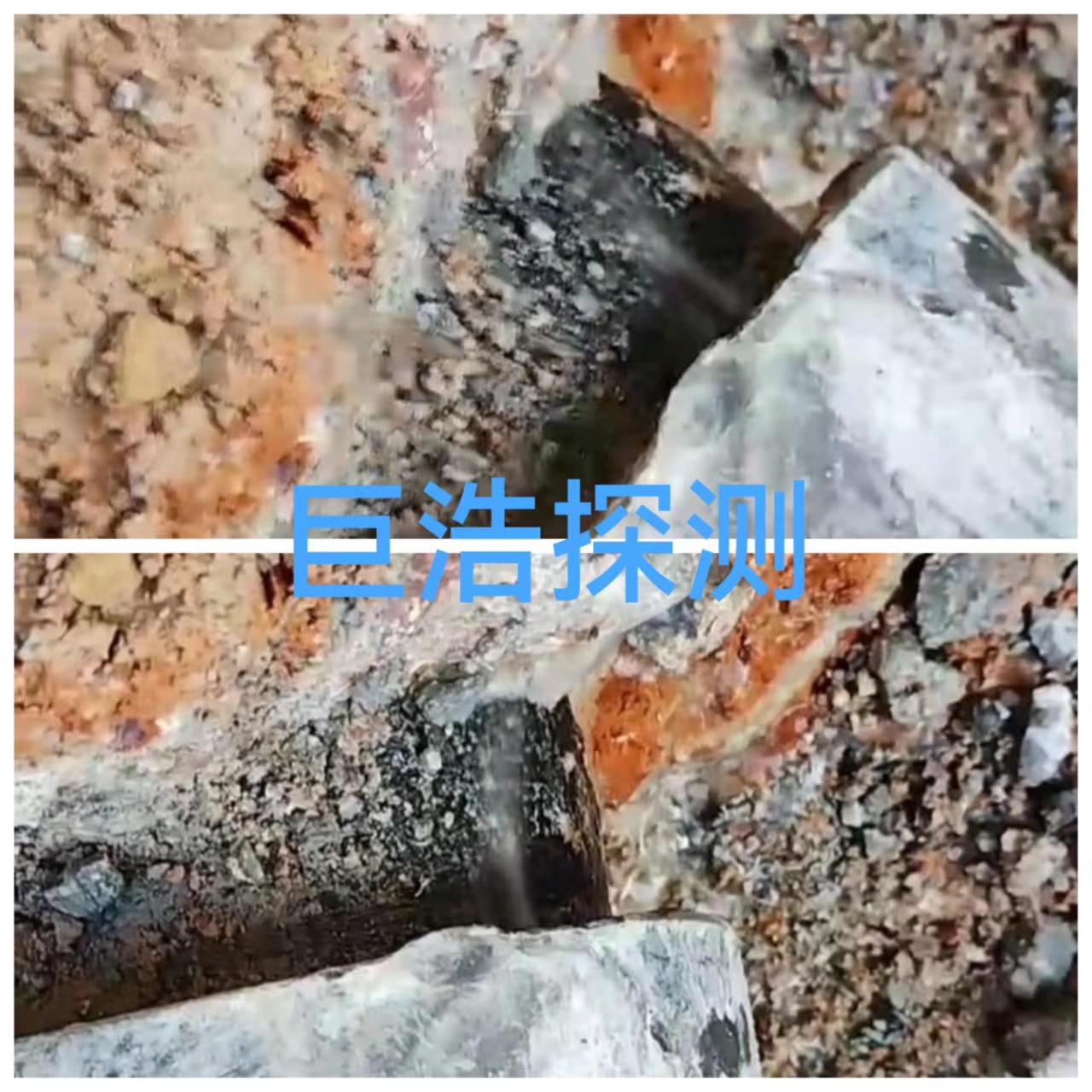

此次管道漏水為球墨鑄鐵管接口內橡皮圈破損導致的漏水，管道為DN150管道，管道運行壓力為0.8Mpa，管道埋深在2.1米，漏水量在每小時1.1方左右。（上圖）
